Dioda

Dioda ialah komponen elektronika yang mengalirkan arus listrik dalam satu arah saja (dari anoda ke katoda ) dan merupakan komponen aktif.

Jenis-jenis dioda ialah:

1. Dioda Pertemuan PN (Junction Diode).

Dioda pertemuan PN adalah jenis dioda standar yang digunakan saat ini.
Dioda ini datang dengan jenis isyarat kecil untuk digunakan frekwensi radio atau aplikasi arus lemah.
Tipe lainnya diharapkan dapat digunakan pada aplikasi arus kuat dan tegangan tinggi dan secara normal dimasukan sebagai perata arus.

2. Dioda Cahaya (Light Diode)
Jenis-jenis dioda cahaya:
A. Light emitting diode ( LED ).

Dioda yang memancarkan cahaya ke semua arah.
Apabila dioda di beri arus panjaran maju (forward bias) pada lapisan pertemuannya maka cahaya akan diproduksi.
Dan warna cahaya yang dihasilkan tergantung dari material yang digunakannya,dimana warna asli dioda ini ialah merah.
Dioda ini salah satu jenis dioda yang populer.
Dalam perkembangan baru jenis dioda ialah:
• High Output LEDs.
• Organic Led ( OLED).
• Amoled.

B. Dioda Light amplification by stimulated emission of radiation (LASER Diode ).

Dioda yang memancarkan cahaya ke satu arah dengan sejajar (koheren).
Dan warna cahaya yang dihasilkan tergantung dari material yang digunakannya.
Dioda ini tidak sama dengan dioda LED.
Dioda ini juga berumur lebih pendek dari pada dioda LED.
Laser semikonduktor dibuat dari GaAs.

Sifat –sifat sinar laser:
a) Koheren.
b) Monokhromatik.
c) Mempunyai intensitas yang tinggi.
d) Pulsanya sejajar.

Penggunaan Dioda laser :
• Tongkat petunjuk ( pointer ) Presentasi.
• Pengemudi Cakram optik ( cd dan dvd ).

C. Dioda Infrared ( infrared diode ).

Dioda yang memancarkan cahaya yang tidak terlihat dengan mata manusia yaitu cahaya inframerah.
Untuk melihat hasil cahaya inframerah menggunakan kamera digital.

D. PhotoDioda ( photo-diode ).

Photo-Diode digunakan untuk pendeteksian cahaya.
Itu ditemukan bahwa, ketika cahaya dijatuhkan pada suatu pertemuan PN itu dapat menciptakan elektron dan lubang.
Secara khas photo-diodes dioperasikan di bawah kondisi-kondisi panjaran terbalik bahkan sejumlah kecil dari aliran arus sebagai hasil cahaya dapat dengan mudah dideteksi.
Photo-Diodes dapat juga digunakan untuk menghasilkan listrik.
Karena beberapa aplikasi, dioda ini bekerja baik sekali sebagai photodetektor.

3. Dioda Zener ( zener diode).

Dioda Zener adalah suatu jenis yang sangat bermanfaat dari dioda yang menyediakan suatu tegangan acuan stabil.

4. Dioda Terobosan ( tunneling atau Esaki diode ).

Dioda terowongan,meskipun tidak digunakan secara luas hingga saat ini,dioda terowongan digunakan untuk aplikasi gelombang mikro.

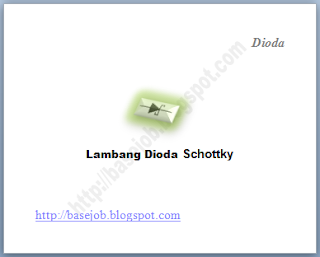

5. Dioda schottky ( schottky diode ).

Disebut juga Dioda Pembawa Panas ( Hot Carrier Diode ).
Berupa peranti pertemuan logam-semikonduktor.

6. Varicap ( varactor diode ).

Dioda varicap sebagai pengganti kondesator variabel.
Kalau dioda ini diber panjaran-terbalik ,maka kapasitas pada pertemuannya dapat di manfaatkan.

7. Silicon controlled rectifier ( SCR diode ).

Salah satu rumpun thyristor yang bersifat satu arah.
Berguna untuk :Penyearah,Sakelar,Penguat peka serta Mampu menangani tegangan besar dan arus besar.
